直流马达驱动、低压、大电流、单全桥驱动-瑞盟MS31211

  MS31211 是一款低压、大电流、单全桥驱动。它可使用于低电压及电池供电的运动操控场合，而且内置电荷泵来供给内部功率 NMOS 所需的栅驱动电压。

  MS31211 能够给我们供给最高 3.2A 的峰值电流，其功率电源供电规模从 1.8V 到 10V，逻辑电源供电规模从1.8V 到 6V。

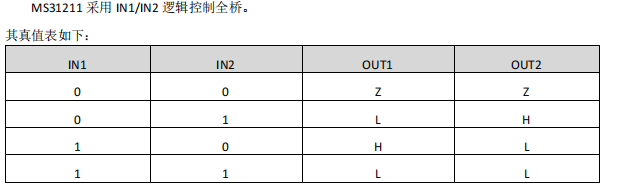

  两个输入脚能操控直流电机作业在正转、回转、刹车以及滑行形式。全桥由 IN1/IN2 逻辑操控，而且当一切的 INx=0V 超越 3ms 时，进入待机形式。

  MS31211 供给待机形式，当 IN1=IN2=0 的时刻超越 3ms 时，芯片将进入待机形式。待机形式下，芯片一切模块都会被封闭。若 INx 中有一个脚被拉高，芯片将从待机形式进入正常作业形式。

  VDD 和 VM 能够不依照次序上电或许下电。当 VDD 下电后，芯片会进入低功耗状况，此刻，VM只耗费很小的电流。假如 VM 电压在 1.8V 到 6V 之间，能够从外部将 VDD 和 VM 接一同进行供电。

  MS31211 供给维护电路，包含欠压维护、过温维护等。在维护状况时，nFAULT 脚会被拉低。

  该类型需求最低1.8V作业电压即可作业，支撑低电压的一起，又能供给较大的驱动电流（3.2A最大），成本低，使用场景广泛，电动窗布、玩具、机器人等。MS31211现已大批量出货，欢迎款式。鑫邦旺-农S
